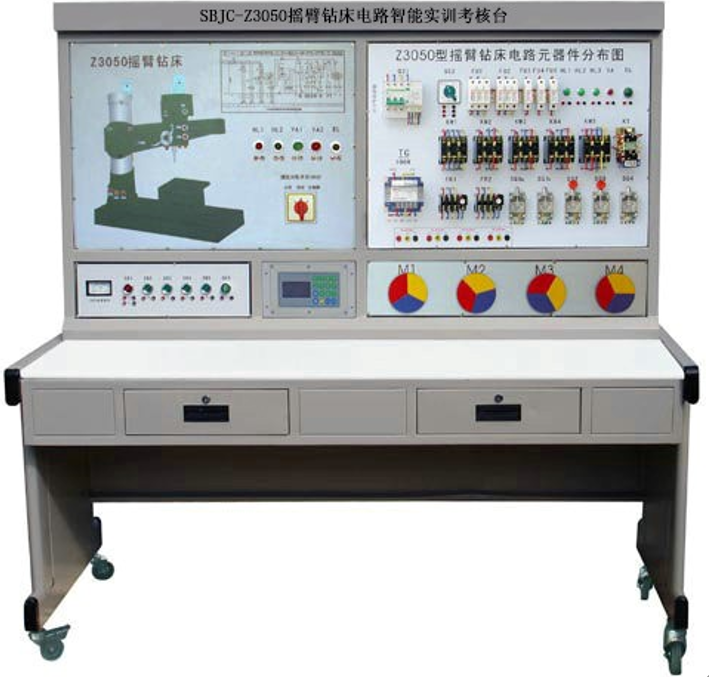

SBJC-Z3050搖臂鉆床電氣技能實訓考核裝置

搖臂鉆床電氣技能實訓考核裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。

一、實驗裝置的基本配置

1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）

2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。

3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。

4、故障開關箱：設有16個故障開關。

5、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。

二、實驗項目及主要內容：

1、學生熟悉常用低壓電器的結構和原理

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。

3、提高學生的動手能力的技能操作水平。

4、通過對機床故障排除，完成機床常見故障的排除

5、可以設置故障點做為維修電工的技能考核臺

三、技術性能：

1、輸入電源：三相四線制380V交流電源。

2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。

3、工作環境：溫度-100-+400C。

4、整機功耗：＜2KW

四、Z3050搖臂鉆床智能培訓考核鑒定設備配置：

五、實訓項目：

1、M4啟動后缺一相。

2、M1啟動后缺一相。

3、除冷卻泵電機可正常運轉外，其余電機及控制回路均失效。

4、搖臂上升時電機缺一相。

5、M3液壓松緊電機缺一相。

6、除照燈外，其它控制全部失效。

7、QF1不能吸合。

8、按搖臂上升時液壓松開無效，且KT1線圈不得電。

9、搖臂升降控制，液壓松緊控制，立柱與主軸箱控制失效。

10、液壓松開正常，搖臂上升失效。

11、搖臂下降控制、液壓松緊控制、立柱與主軸箱控制失效，KT1線圈能得電。

12、搖臂液壓松開失效；立柱和主軸箱的松開也失效。

13、液壓夾緊控制失效。

14、搖臂升降操作后，液壓夾緊失效、立柱與主軸箱控制失效。

15、搖臂升降操作后，液壓自動夾緊失效。

16、立柱和主軸箱的液壓松開和夾緊操作均失效。
