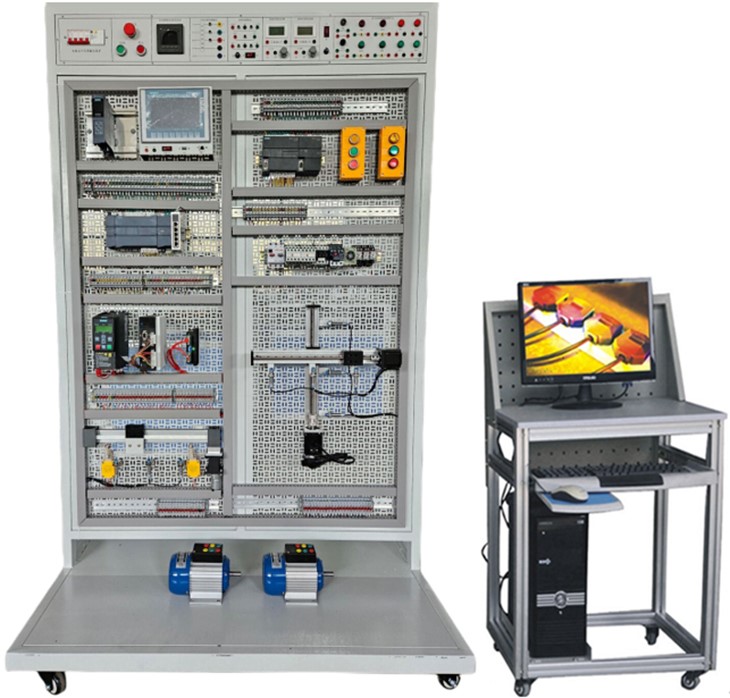

SBDQ-02現代控制技術應用實訓裝置
現代控制技術應用實訓裝置，用于控制技術教學、技能培訓與研發測試，現代控制技術應用實訓設備主要應用于院校、職業技能機構、相關企業及科研單位，自動化設備企業，會與院校共建實驗中心提供實訓裝置，用于定向培養適配企業需求的人才；同時汽車制造、石油化工、電力等行業的企業培訓部門，現代控制技術應用實訓平臺開展新員工入職培訓和老員工技能升級培訓。
一、現代控制技術應用實訓平臺整體規格參數
1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜0.5kVA
4. 重 量：100kg
5. 外形尺寸：1780mm×730mm×1460mm
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
二、現代控制技術應用實訓設備主要部件技術參數
三、可完成以下實訓項目
(一)基本控制實訓
1.電氣系統線路的連接操作
2.PLC基本編程指令練習
3.PLC 數字量、模擬量控制訓練
（二）工業網絡應用技術實訓
1.PROFINET 通訊協議的研究與應用
2.PLC 與觸摸屏之間的PROFINET 通訊實訓
3.PLC 與變頻器之間的PROFINET 通訊實訓
（三）變頻器調速實訓
1.變頻器的參數設置實訓
2.控制線路連接實訓
3.變頻器控制電機正反轉
4.多段速度選擇變頻調速
5.外部模擬量方式的變頻調速控制
6.PLC通信方式變頻調速實訓
（四）觸摸屏控制實訓
1.觸摸屏組態訓練
2.觸摸屏變量的添加
3.觸摸屏連接方式的組態
4.觸摸屏報警的組態
5.觸摸屏開關按鈕的組態
6.觸摸屏指示燈的組態
7.觸摸屏I/O 域的組態
8.PLC 與人機界面通信實訓
9.基于觸摸屏控制方式的基本指令編程練習
（五）交流電機控制技術實訓
1.交流電機的啟停控制技術
2.三相交流電機的正反轉控制技術
3.三相交流電機的星三角換接控制
4.工作臺自動往返控制
（六）直流電機控制技術實訓
1.直流電機的啟停控制技術
2.直路電機的正反轉控制技術
四、現代控制技術應用實訓設備主要部件技術參數
序號 | 設備名稱 | 參數指標 |
1 | 西門子PLC自動化控制系統 | 西門子中型自動化控制系統S7-1200、SIMATIC S7-1200 具有集成PROFINET 接口、強大的集成工藝功能和靈活的可擴展性等特點，為各種工藝任務提供了簡單的通信和有效的解決方案。滿足多種應用中完全不同的自動化需求。 （1）CPU1214C DC/DC/DC主機，集成數字量I/O（14路直流數字量輸入/10路數字量輸出/集成模擬量2路輸入）、以太網通信口；（2）SB1232模擬量輸出模塊1路模擬量輸出； （3）SM1223集成數字量I/O（8路數字量輸入/8路繼電器輸出）,配套編程電纜工業以太網通信。 |
2 | ABB ACS580變頻器系統 | 新一代兼容型壁掛式傳動能簡化生產流程和電機控制，只需進行簡單直接的設置或調試，就可以控制不同行業的各種應用。為了提供一款全容型解決方案，它適用于各類用戶、過程、業務和環境。ACS580可以用于控制泵、風機、傳送帶、攪拌機及其他許多變轉矩和恒轉矩應用。 |
3 | KTP 700 基本型彩色觸摸屏 | （1）1個非管理型交換機模塊，可通過工業以太網將S7-1200 連接到觸摸屏、變頻器等，10/100 自適應非管理型交換機，帶5 個RJ45 接口，外部24V 直流供電，帶LED 診斷功能； （2）1 個KTP700 PN 基本型彩色觸摸屏，7 寸液晶顯示，65536 色，工業以太網接口； |
4 | 仿真裝置（由USB數據采集模塊和虛擬仿真軟件組成） | 數據采集模塊采用USB接口，內嵌高性能嵌入式處理器，具有24路開關量輸入，24路開關量輸出，4路模擬信號輸入，4路模擬信號輸出。集成高速電平轉換接口，數字量輸入輸出信號均為24V，可以直接與PLC輸入/輸出端口或其它24V信號直接連接。 虛擬仿真軟件模擬工業現場物理對象的工藝和流程，并將PLC的開關量信號和模擬量信號與計算機軟件進行實時交換，使計算機軟件中的虛擬仿真控制對象與實訓裝置的主控器件連接在一起，如PLC、按鈕、指示燈等。 |
5 | 繼電接觸控制單元 | 配置有220V施耐德交流接觸器4只，輔助觸頭4只，中間繼電器4只，可完成電機正反轉、自動往返、星三角啟動等實訓。能使用PLC改造繼電器控制電路。 |
6 | 自動往返實訓模型 | 自動往返控制實物模型是針對電氣控制中的自動往返控制過程而設計的，學員自行接線，選擇控制方式。本模型包括一只減速電機、絲桿、導桿、軸承座、2只手動復位行程開關、2只自動復位行程開關、支架、端子排、走線槽等。可以調整兩只手動復位行程開關的距離，來改變自動往返的時間。適用于繼電器控制或可編程邏輯控制的實訓對象。 |
7 | 垂直機械移動模型 | 垂直機械移動模型是針對電氣控制中的模擬調試進行設計開發，學員自行接線，選擇控制方式。本模型包括移動滑軌、滑塊、4只自動復位行程開關、支架等組成。可以調整行程開關的距離。 |
8 | 按鈕及指示燈單元 | 配置專用按鈕盒。用于安裝按鈕、指示燈等，相應的說明標簽清晰牢固。具體元件如下：包括指示燈8只（綠色4只、紅色4只）、急停開關1只、按鈕3只（黃、綠、紅各1只）、二轉換開關2只、三位轉換開關2只。將PLC、按鈕、指示燈表等引出至端子排，并做好電器接線端子標記。用于基礎實訓，學生可自行剝線接線完成訓練。 |
9 | 直流電機 | 配置DC24V直流減速電機1只,功率15W，電機轉速2000RPM，減速比1:100。 |
10 | 網孔板臺架 | （1）金屬不銹鋼網孔板臺架，預先安裝以上全部控制線路和裝置，符合國家安全標準，底座帶有可鎖定腳輪。 （2）不銹鋼網孔板厚度≥1.5mm，網孔板表面光滑、不易變形，采用標準機柜螺母安裝。 （3）設有空開安全防護、短路保護等，三相帶漏電保護器控制總電源，設有急停按鈕可安全可靠切斷電源。220V空氣開關，380V空氣開關可單獨控制交流接觸器單元、開關電源、PLC、觸摸屏、變頻器、直流24V\5V電源。各斷路器動作電流時按實際負載選取。控制電路電壓為直流24V，配有安全繼電器控制，配有接線端子等方便實訓。 |
11 | 型材電腦桌 | 1.外形尺寸：長×寬×高=625mm×600mm×1045mm。 2. 立柱采用3060鋁型材、底盤框架采用3030鋁型材設計，簡潔大方，外形美觀。 3. 立柱前面用一體成型的L型冷軋鋼支撐架加固，保證整體強度安全可靠。 4. 桌面采用12mm厚的實心抗貝特復合板材，邊緣倒圓，防火防水防靜電、耐腐蝕。 5. 為了確保質量及環保要求，投標時提供省級及以上第三方檢測機構出具的檢測(驗)報告，檢測內容包括但不限于金屬噴漆(塑)涂層沖擊強度（沖擊高度400mm），木制件表面貼面層耐污染性能（丙酮試驗時間16h）≥3級，人造板件封邊條表面膠合強度≥0.4MPa）。 6. 配鍵盤抽屜，鍵盤抽屜底部配可旋轉收縮的鼠標托盤，鍵盤抽屜上面有放置筆的凹槽，功能齊全，采用靜音導軌，堅固可靠，推拉順暢。 7. 配四只1.5寸帶剎車萬向腳輪，移動方便。 8. 桌面板后面和底板后面帶防護板，防止電腦顯示器和主機掉落。 |
