制冷管路維修基本技能實訓裝置

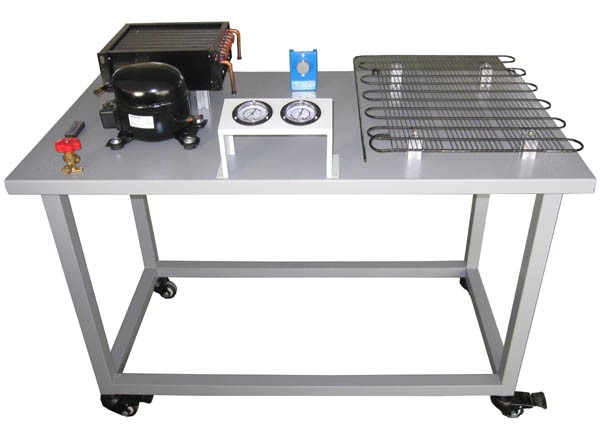

SB-9920Q型制冷管路維修基本技能實訓裝置

一、產品概述

制冷管路維修基本技能實訓設備主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。


二、技術參數：

工作電源：單相三線 220V ± 5 ％ 50Hz

制冷劑： R600A

外形尺寸： 1200 × 600 × 780mm

環境溫度：－ 10 ℃ ～ 40 ℃

相對濕度： <85%

設備重量： 30Kg

三、實訓項目

1 、管路距離的確定

2 、割管

3 、彎管

4 、擴管

5 、脹管

6 、把管路安裝到對應部件的合理位置

7 、完成對冰箱系統的保壓

8 、檢漏

9 、判斷冰箱壓縮機的繞組

10 、完成冰箱系統的線路鋪設和連接

11 、抽真空

12 、電氣調試

13 、工況的調整

四、配置清單：（單臺配置）

序號

名    稱

數量

規格/參數

1

壓縮機

1 臺

臥式

2

冰箱過濾器

1 個

銅質、管狀

3

冰箱冷凝器

1 個

鐵質噴塑、片式

4

冰箱蒸發器

1 只

鋁質、管式

5

冰箱溫控器

1 只

機械可調

6

高壓表

1 只

指針式

7

低壓表

1 只

指針式

8

視液鏡

2 只

圓鏡直視、銅質外殼

9

銅管

1 套

圓形

10

手閥

1 只

銅質

11

實驗臺架

1 臺

鋼木結構

12

實訓指導書

1 套

與實訓臺配套

五、操作工具：（單臺配置）

序號

名    稱

數量

規格/參數

1

焊具

2 只

便攜式

2

彎管器

1 付

鋼質

3

擴口器

1 付

鋼質

4

鋼管割刀

1 把

鋼質

5

電鉻鐵

1 把

內熱式

6

烙鐵架

1 個

阻燃

7

剝線鉗

1 把

多用

8

尖嘴鉗

1 把

鋼質、絕緣

9

螺絲刀

2 套

十字、一字各 1 把
