SB-ZS01轉速、電壓、電流負反饋直流調速系統的安裝和調試實訓系統
一、概述
轉速、電壓、電流負反饋直流調速系統的安裝和調試實訓設備能滿足學校對技師和高級維修電工的培訓及技能考核之所需，也可作為普通高校"電力電子技術"、"電力拖動自動控制系統"、"直流調速"等課程的實訓設備。可以完成轉速負反饋直流調速系統的安裝和調試、電壓負反饋直流調速系統的安裝和調試、電流負反饋直流調速系統的安裝和調試、三相半波整流電路實訓、三相全控橋式整流電路實訓等，通過設置故障的方式，也可以完成自動化方面的實訓考核。

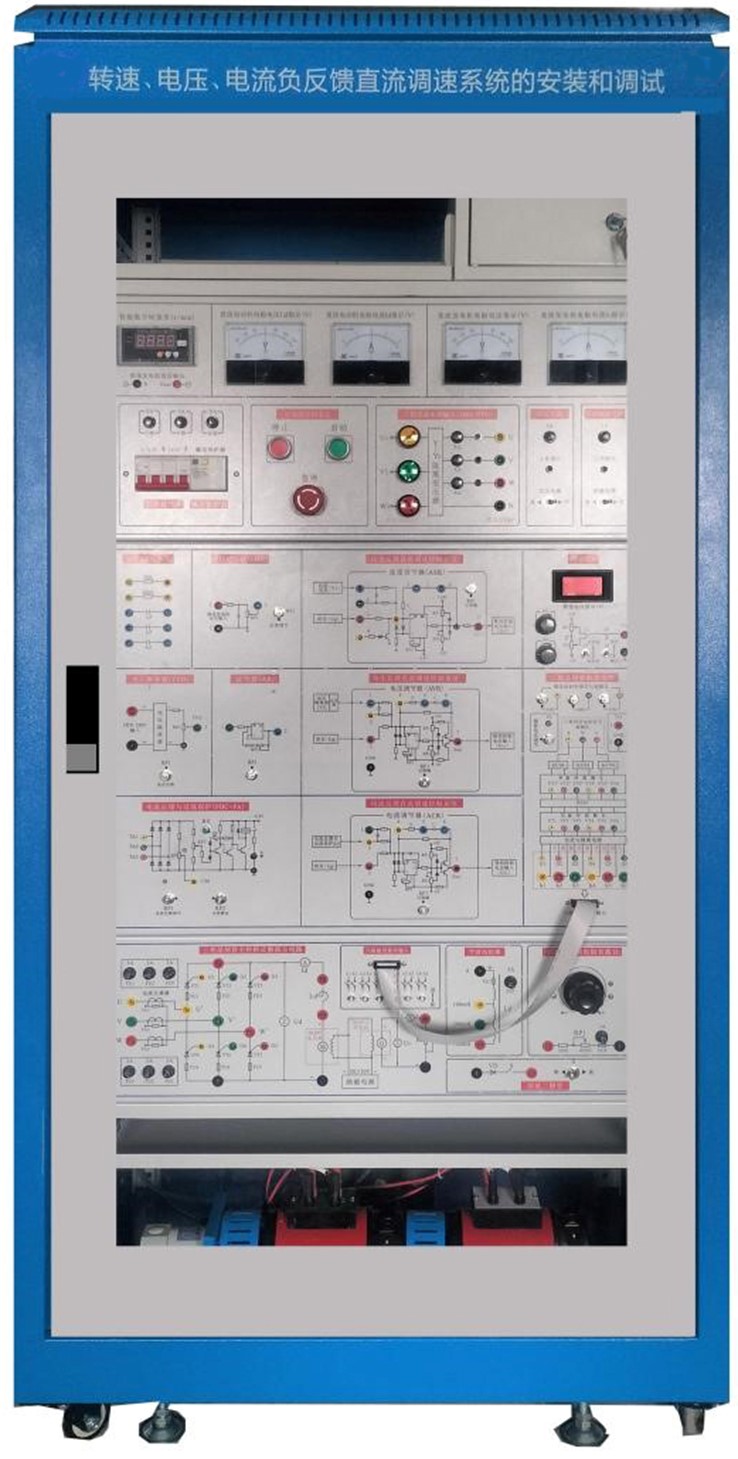

(圖片僅供參考）
二、技術性能
1. 輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2. 工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3. 裝置容量：＜1.0KVA
三、配置介紹
采用工業控制柜結構（設有玻璃門、直觀清晰），設備帶有三相漏電保護器，熔斷器，電源開關，電源指示燈等功能。
1. 提供3相整流變壓器一只，帶開關及短路保護及輸出指示，提供三相同步變壓器1只（380//3×15V），提供直流勵磁電源1組（DC110V,1A）。
2. 指針式150V直流電壓表2只，2A指針式直流電流表2只，提供 0～900Ω×2 /0.41A（串聯）或0～450Ω/0.82A（并聯）瓷盤可調電阻負載1只，120歐姆/200W功率電阻一只，提供0-100mH-200mH-700mH平波電抗器1只。
3.提供固定電機組鋼板底座、測速系統支架，數顯轉速表。提供直流他（并）勵電動機1臺（Un=DC110V，120W， n=1500RPM，絕緣等級E ）1臺，提供他勵直流發電機1臺（DC110V，1500RPM，絕緣等級E）。
4.提供三相晶閘管觸發電路，三相晶閘管整流主電路，每只晶閘管均設有阻容及熔絲保護裝置，續流二極管一只。每只晶閘管均設有阻容及熔絲保護裝置，保險座引出到面板，便于更換。
5.提供給定電路G（帶數顯）單元。
6.提供轉速變換電路單元，提供轉速負反饋調節器模塊單元。
7.提供電壓隔離器電路單元，提供電壓負反饋調節器模塊單元。
8.提供三相電流互感器采樣單元，提供電流負反饋調節器模塊單元。
9.設有220V示波器電源接口。
10. 帶有故障設置單元，不少于8個故障點。
11.設備采用立式可移動結構，帶有剎車及支撐腳功能，留有示波器放置位置，設備底部放置電機組，變壓器等。
四、可完成實訓項目：
1.轉速負反饋直流調速系統的安裝和調試試驗系統
2.電壓負反饋直流調速系統的安裝和調試試驗系統
3.電流負反饋直流調速系統的安裝和調試試驗系統
4.三相半波整流電路實訓
5.三相全控橋式整流電路實訓等
五、故障設置功能
1.模擬三相同步信號缺相故障。
2.模擬晶閘管觸發電路無偏移電壓
3.模擬晶閘管觸發電路"移相控制電壓Uct開路故障"。
4.模擬給定電路單元（G）的給定輸出斷路。
5.模擬轉速變換單元（FBS）的轉速反饋輸出斷路，"Vfn"點無電壓輸出。
6.模擬"反號器（R）輸出斷路故障。
7.模擬"電壓隔離器（TVD）"輸出斷路故障。
8.模擬"電流反饋與過流保護單元（FBC+FA）中"電流反饋端斷路。
