SB-9920FB電冰箱制冷系統實訓考核設備（風冷）

一、產品概述

電冰箱制冷系統實訓考核設備是按照職業教育的教學和實訓要求而研制的。培養掌握電冰箱與制冷技術專業理論知識和專業實踐技能，從事電冰箱、制冷設備及系統的安裝調試、技術升級、改造設計、維護管理等方面的技能應用型人才。適合高職院校、職業學校的《制冷技術》、《制冷流體機械》、《家用制冷設備原理與維修》、《冷庫與冷藏技術》、《制冷設備維修工（初級、中級）》等課程的教學實訓。

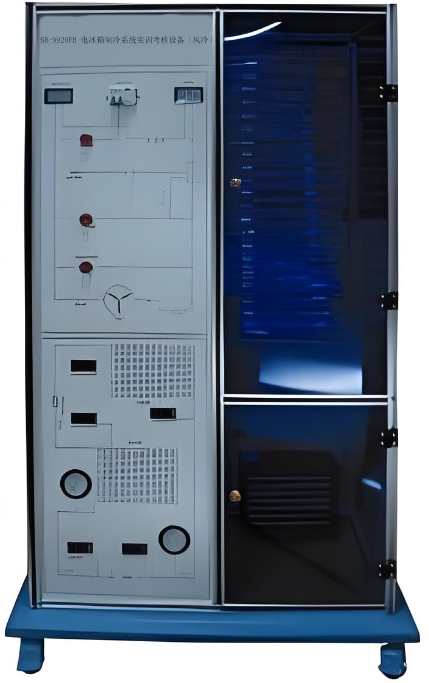

圖片僅供參考，以實物為準

二、實訓項目

任務一、銅管的加工制作

1.銅管按照一定尺寸的截取

2.不同型號銅管喇叭口以及杯形口的制作

3.銅管件的焊接

任務二、制冷系統氣密性的檢查

1.向制冷循環系統中加注氮氣

2.用肥皂水檢查制冷系統各個接口是否漏氣并記錄壓力

3.保壓24小時后再次檢查壓力情況

任務三、制冷系統抽真空及充注制冷劑

1.向真空泵中加入專用油

2.利用真空泵、雙表修理閥以及三色加液管抽真空

3.向制冷系統中加入制冷劑

任務四、電冰箱制冷系統運行工況調試

1.電冰箱制冷系統吸氣管結霜調試

2.電冰箱制冷系統冷藏室不制冷調試

任務五、電冰箱制冷系統故障排除

1.電冰箱臟堵故障排除

2.電冰箱冰堵故障排除

三、系統特點

1.實訓裝置采用真實的風直冷雙門電冰箱系統，直觀展示了風直冷雙門電冰箱的系統結構、工作原理，可以清楚的看到其制冷循環的系統結構，使學生能夠了解和掌握風直冷冰箱制冷系統的結構原理及維修技能。

2.配套有大型的制冷教學面板，該面板上繪制有風直冷電冰箱制冷系統流程圖，學生可以清楚的知道制冷劑在制冷系統中的各種狀態之間的轉化，有利于學生對其工作原理的理解和制冷系統工作過程的掌握，交互性強，使學生能夠很容易地掌握各種制冷系統的相關技術知識。

3.采用流程圖加測量儀表的方式，可以直接顯示各測量儀表所測點的位置，學生可以更加直觀地了解制冷系統運行數據變化情況。

4.可設置模擬故障，在制冷系統中設置故障點后，學生通過對故障現象及各測量點的溫度、壓力數值變化的綜合分析來判定故障點的位置以及故障的形成原因。有利于開展技能鑒定、考核工作。

四、技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.4kVA

3.外形尺寸：1200mm×600mm×1700mm

4.制冷劑類型：R600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

五、系統配置

1.實訓柜：采用鋁型材結構底架，鋁型材及鋁塑板拼合框架結構。

2.制冷系統1套。

3.交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。

4.交流電流表1只：測量范圍0～1A,精度1.5級,用于觀測系統啟動電流及正常工作電流。

5.智能溫度表5只：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。

6.真空壓力表3只：測量范圍為-0.1～0.9MPa,可顯示系統低壓側、高壓側及冷凝后的壓力。

7.可調節連接式手閥5只，安裝于實訓臺的后面，用來設置制冷系統的臟堵或冰堵故障，配合儲液罐可以設置制冷系統中制冷劑泄漏或者制冷劑過多故障。

8.風直冷電冰箱制冷系統流程圖1套：印有制冷系統流程圖，并設有相應的測量儀表。

9.電流型漏電保護裝置1套：漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
