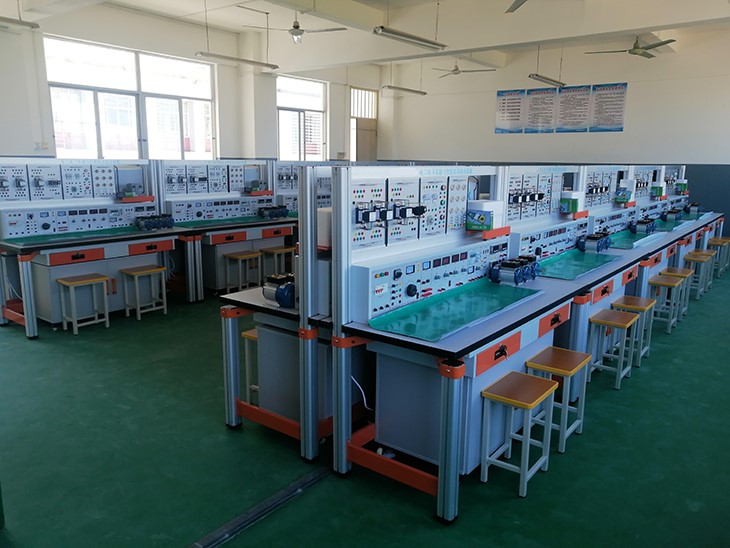

1、高性能電工電子技術綜合實訓臺

該設備主要由工作臺、常用儀器集成屏、電路實訓模塊、儀器工具耗材包組成。滿足電工電子技術項目日常教學，培訓配置要求。

1、工作臺：桌身采用優質鋁型材做骨架，整機既堅固耐用，美觀大方。桌面采用25mm厚高密度纖維板，外貼絕緣墊，PVC截面封邊，桌面具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。

2、工作臺設有防靜電配套裝置，設備上集成模塊電源總控板所占區域尺寸約1490*150mm。

2.1電源控制模塊涵蓋設備總漏電保護開關，可對漏電、短路過流進行保護，220V實驗儀器插座、380V實驗電源輸出端，AC220V可調交流電源，AC36V交流實驗電源由隔離變壓器輸出，DC正負12V直流實驗電源，DC正負5V直流實驗電源；

2.2智能電源管理系統：系統設有專用通信接口具備實時狀態監測支持手動觸控與遠程指令控制，適用于實驗室、測試臺等場景的電源集中管理與安全調配，支持手動觸控與遠程指令控制，對設備電源進行精準控制，本地啟動/停止/調節本設備實驗電源，儀器電源，并具備以下多路獨立輸出電源模塊：

1）交流可調電源：AC 0-220V 連續可調，最大輸出電流10A，調節精度±1%，支持軟啟動與過載保護；

2）交流固定電源：AC 36V 固定輸出，額定電流5A，電壓穩定度≤±2%，適用于低壓設備供電；

3）直流對稱正負電源：DC ±5V 雙路輸出，每路最大電流3A，紋波噪聲＜50mV，支持并聯均流功能；

4）直流對稱正負電源：DC ±12V 雙路輸出，每路最大電流2A，對稱精度≤±1%，具有短路與過溫保護；

5）交流固定電源：AC 220V 固定輸出，額定功率2200W，適用于標準儀器供電。

2.3儀器集成包括：線性直流電源模塊、數字示波器模塊、函數信號發生器模塊。

2.4可視化模塊柜筒：內置標準化導軌式掛箱結構，可輕松掛載、更換實訓模塊箱；模塊化設計支持用戶根據教學或實驗需求，隨意組合搭配；采用優質冷軋鋼板焊接，表面靜電噴塑，確保長期使用的穩定性。

3、三層抽屜：用優質冷軋鋼板焊接而成，表面靜電噴塑，不銹鋼靜音導軌，可放置套裝配件、工具包、仿真器、測量儀表等。

4、主體尺寸：長×寬×高=1600 mm×800mm×1500mm

5、安全保護措施：漏電保護、過流保護。

6、電源：三相五線 380V 50Hz

2、數字示波器

技術指標：

1. 雙通道+1個外觸發通道，通道分別具有獨立旋鈕控制

2. 模擬帶寬≥100MHz

3.實時采樣率≥1GSa/S

4.存儲深度≥2Mpts

5.時基檔位2.5nS/div ~ 50S/div

6.垂直檔位2mV/div ~ 10V/div

7.標配：邊沿、斜率、脈寬、交替、高清視頻觸發

8.提供5種常用的波形運算：+、-、*、/、FFT，支持通道波形和FFT波形分屏顯示，方便用戶同時觀測

9.支持電壓、時間和延遲測試種類，共計32種參數，用戶可根據需求配 置5組參數顯示，也可全部顯示32種參數的測量結果

10.支持記錄后的波形數據回放功能，適合觀測慢速信號的一致性問題

11.基于硬件實現的Pass/Fail功能

12. 256級輝度及色溫顯示

13.多國語言顯示及嵌入式在線幫助

14.7英寸顯示屏，分辨率800*480

15.標配接口：LAN、USB Host、USB Device 等外圍接口

3、函數發生器

技術指標：

1. 等性能雙通道信號輸出，正弦波輸出頻率1uHz~30MHz

2. 采樣率150MSa/S，垂直分辨率14-bit

3. 方波頻率、高斯白噪聲不小于30MHz

4. 任意波形長度：16K點

5. 能夠輸出低抖動的方波/脈沖波形，同時脈沖波可以做到脈寬、上升/下降沿精細可調.

6. 輸出幅度(高阻)：≤10MHz ：4mV ~ 20V； ＞10MHz : 4mV ~ 10V

7. 方波特性： 頻率：1uHz ~ 30MHz，上升、下降時間：4.2nS，過沖：3%，占空比：0.001% ~ 99.999%

8. 脈沖特性：頻率：1uHz ~ 12.5MHz，脈寬最小：32.6ns，上升/下降時間可調：16.84n ~ 22.4s，過沖: 3%，占空比:0.001~99.999%

9. 諧波發生器功能，可產生不少于10次諧波

10. 豐富的模擬和數字調制功能：AM、DSB-AM、FM、PM、FSK、ASK和PWM以及Sweep功能與Burst功能

11. 提供通道復制、通道耦合以及通道合并等功能，硬件頻率計功能：100mHz ~ 200MHz

12. 內建任意波形不少于190種

13. 提供功能強大的任意波形編輯器。產生波形方式有標準函數、公式編輯器和波形數學計算功能進行編輯任意波形

14. 標配以太網LAN接口以及USB Host，USB Device， 等外圍接口

15. 4.3英寸TFT-LCD顯示屏

4、可編程直流電源

技術指標：
1、三路輸出，總功率207W：CH1:32V/3A，CH2：32V/3A，CH3：5V/3A，電壓值在設置范圍內均連續可調。2、最高4位電壓和3位電流顯示，最小分辨率：10mV  10mA；3、三種輸出模式：獨立，串聯和并聯連接，通道間相互隔離，具備短路和過載保護

5、綜合儀表箱

1)采用專用鋁合金型材設計，氧化工藝，側面安裝專用塑料專用連接件件連接，安裝有鋁合金拉手。
(2)面板采用環氧樹脂板材質，表面采用烤漆工藝，色澤美觀并經久耐磨不掉色。
（3）滿足各種電路的電流電壓測量，包含0-1000mA直流電流表，0-30V直流電壓表，0-10A交流電流表，0-1000V交流電壓表，0-450mV電壓表，所有儀表輸入端口應有必要的過流、過壓保護措施，并符合電氣安全標準。測量端子應采用安全型接線柱或香蕉插座，標識清晰、牢固。箱體應堅固，便于安裝與維護

6、電路分析實驗掛箱一

(1)采用專用鋁合金型材設計，氧化工藝，側面安裝專用塑料專用連接件件連接，安裝有鋁合金拉手。
(2)面板采用環氧樹脂板材質，表面采用烤漆工藝，色澤美觀并經久耐磨不掉色。
(3)設有戴維南定理/諾頓定理實驗電路、基爾霍夫/疊加定理實驗電路、一階二階實驗電路、雙口網絡、互易定理實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

9、電路分析實驗掛箱二

(1)采用專用鋁合金型材設計，氧化工藝，側面安裝專用塑料專用連接件件連接，安裝有鋁合金拉手。
(2)RLC串聯諧振實驗電路
(3)RC串并聯選頻網絡實驗電路
(4)掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

7、電路分析實驗掛箱三

(1)采用專用鋁合金型材設計，氧化工藝，側面安裝專用塑料專用連接件件連接，安裝有鋁合金拉手。

(2)面板采用環氧樹脂板材質，表面采用烤漆工藝，色澤美觀并經久耐磨不掉色。
(3)電路狀態軌跡的觀測實驗電路、最大功率傳輸條件測定實驗電路、電壓源與電流源的等效變換等電路。
(4)二極管3個，12V白熾燈2個，電容2200UF1個，可調電阻3個，十進制可變電阻器4組。
(5)掛箱面板正面印有元件符號，反面焊有相應元器件，使用方便、直觀、可靠。

8、電路分析實驗掛箱四

(1)采用專用鋁合金型材設計，氧化工藝，側面安裝專用塑料專用連接件件連接，安裝有鋁合金拉手。
(2)面板采用環氧樹脂板材質，表面采用烤漆工藝，色澤美觀并經久耐磨不掉色。
(3)有毫安表。
(4)電阻：1.01/2W、11.1/2W、100/2W、900/2W、200/2W、220/2W、9.9K/2W、300/2W、330/2W、470/2W、510/2W、680/2W
(4)開關按鈕一個
(5)掛箱面板正面印有元符號，反面焊有相應元器件，使用方便、直觀、可靠。

10、受控源、回轉器掛箱

(1)VCVS實驗電路

(2)VCCS實驗電路

(3)CCVS實驗電路

(4)CCCS受控源實驗電路

(5)回轉器實驗電路

(7)負阻抗變換器實驗電路

(8)掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠

11、互感實驗掛箱

（1）設有儀表量程擴展用小量程電壓表和電流表

（2）設有互感實驗電路（大小互感線圈各一個、30uA檢流計一個）、電流互感器一個、電壓互感器一個

（3）電阻：30/5W、51/5W、200/5W、300/5W、510/5W、600/5W、1K/2W、2K/2W、10K/2W、20K/2W、51K/2W、200K/2W

（4）電容：0.1uf/50V、1uf/50V

（5）二極管：2AP9、2CP15

（6）穩壓二極管：5.1V/1W

（7）電感：10mH

12、日光燈掛箱

采用專用鋁合金型材設計，氧化工藝，側面安裝專用塑料專用連接件件連接，安裝有鋁合金拉手。
(1)面板采用環氧樹脂板材質，表面采用烤漆工藝，色澤美觀并經久耐磨不掉色。
(2)設有燈組（9個15W彩燈）實驗電路、電容組（1uf/450V、2.2uf/450V、4.7/450V各4只）、電子式單相電度表、白熾燈管、啟輝器、鎮流器、變壓器（AC220V/AC36V）
(3)掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

13、模擬電路實驗掛箱

設有雙組直流小信號源、配備單管、多級放大電路、場效應管放大電路、差動放大電路、晶閘管實驗電路、集成功放實驗電路、分立功放實驗電路、整流濾波電路、集成穩壓電路、運算放大器電路及電阻、電容、1K(多圈精密)/10K(多圈精密)/47K/100K電位器等分立元件

14、數字電路實驗掛箱

六位譯碼顯示、共陰/共陽獨立數碼、四位拔碼開關、喇叭、14P圓腳座3只、16P圓腳座2只、8P圓腳座2只、32、單次正負脈沖雙組、八位邏輯輸出/輸入、擴展用電阻/電容/二極管/三極管接口

15、綜合電路原理掛箱

兩個計數器/定時器（可級聯）、彩燈顯示、音頻燈、調速流水燈、電子門鈴、四路搶答器、紅外洗手器、呼吸燈、秒脈沖發生器、拍手燈、變音警笛、幸運轉盤、三人表決器、聲光控感應延時開關電路、喇叭、擴展用電阻接口

16、電力拖動實驗掛箱一

3P漏電總開關 1只、2p漏電總開關1只、1位保險絲5只、AC 36V交流接觸器帶輔助觸點 3只、AC 36V時間繼電器1只、熱繼電器2只、50W/200電阻3只；均使用香蕉插座接線端子區分顏色引出

17、電拖控制實驗掛箱二

36V交流指示燈4個、復合按鈕4個兩紅兩綠、行程開關2個；均使用香蕉插座接線端子區分顏色引出

18、三相異步電機模塊

三相異步電機，配透明底座

19、故障排除綜合箱

包含：
1、脈沖順序控制（故障檢測與維修）模塊：流水燈順序控制電路主要利用脈沖順序控制，采用4位雙向移位寄存器搭建。可以實現流水燈左右移動、鎖存等功能。同時設置2個以上的測試故障，使得學生掌握故障排除的學習技能。
2、奧運射擊訓練電路（故障檢測與維修）模塊：奧運射擊比賽中，擊落一個高速運動的目標并不容易，需要良好的手眼協調能力，必須事先預測標靶的運動軌跡。本項目是模擬奧運射擊的電子版本，該電路可以沿著一串發光二極管路徑發射一枚耀眼的“標靶”，按下S1射擊、S2復位。
3、醫院救護車報警電路（故障檢測與維修）模塊：接通電源以后，蜂鳴器會發出報警聲音，交替變化。通過調節RP1可以改變聲音持續時間。
4、心率動態檢測儀：基本原理：脈搏，臨床醫學的說法為心率。本套件是利用光電傳感器血液脈沖，紅外發射管發出紅外信號,手指中的血液流動變化(即脈搏)會造成紅外光的投射性變化，因此和心跳的節拍相對應，紅外接收管的電流也跟著改變，這就導致紅外接收管輸出脈沖信號。該信號經放大、濾波、整形后輸出，輸出的脈沖信號作為單片機外部中斷信號。單片機電路對輸入的脈沖信號進行計算處理后把結果送到數碼管顯示。

20、實訓工具包

包含數字萬用表，數字焊臺，焊接實訓包，螺絲刀等工具
