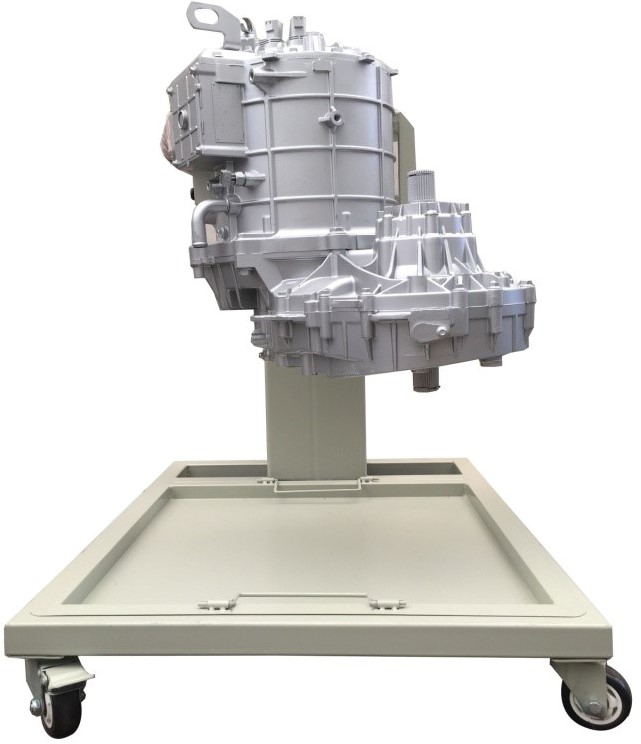

SBXNY-DJ-40動力總成拆裝實訓臺
一、產品簡介
純電動汽車動力總成拆裝平臺,采用翻新 比亞迪E5動力總成為基礎，配套專用翻轉架連接機構，便于對比亞迪動力總成拆裝檢測、維修考核，設備以提高學生實際操作技能，提升學生崗位適應能力，以培養適應新能源汽車維修行業發展需要的專業技術人才為設計宗旨，配套360°任意角度旋轉、固定的翻轉架，方便學生對 比亞迪 動力總成的拆裝、檢測、維修、考核，完全滿足各職業院校對新能源汽車維修發展的教學需要，可對動力總成的主、副軸齒輪組等磨損情況的分析檢測，對副軸與差速器高度、深度的數據測量和調整練習，對副軸與差速器調整墊片選擇的計算練習等。
二、功能特點
1.配套原廠動力總成，符合動力總成拆裝平臺的拆裝、測量、維修、考核的技術需求。
2.設備可對 比亞迪E5 動力總成的換檔機構、主副軸齒輪組等磨損情況的分析檢測，對副軸與差速器高度、深度的數據測量和調整練習，對副軸與差速器調整墊片選擇的計算練習等。
3.可完成電機與變速器的分離、電機與變速器的組裝、輸入軸齒輪的分離、輸入軸齒輪的裝配、副軸齒輪的分離、副軸齒輪的裝配、差速器齒輪的分離、差速器齒輪的裝配等拆裝、練習、考核。
4.本臺架采用國標鋼材，無縫焊接，金屬表面采用噴烤漆工藝處理，漆面堅固美觀，配備大面積接油盤保障三不落地的汽車維修要求，油盆采用優質不銹鋼無縫焊接，美觀易清理。
5.實訓臺底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。
三、技術規格
1.動力總成技術參數
電動機最大輸出扭矩：310N.m/(0～4929rpm)/30s
電動機額定扭矩：160N.m/(0～4775rpm)/持續
電動機最大輸入功率160kW/(4929～12000rpm)/30s
電動機額定功率：80kW/(4775～12000rpm)/持續
電動機最大輸出轉速(包括驅動最高輸入轉速和隨動最高輸入轉速)：12000rpm
電動力總成總成重量： 103kg
電機軸中心與差速器中心的距離： 239mm
變速箱潤滑油量： 1.85～1.95L
變速箱潤滑油類型：齒輪油SAE75W-90。
2.拆裝翻轉架操可360°旋轉，方便電機與變速器的分離與裝配
產品尺寸：900mm×700mm×900mm（長×寬×高）
不銹鋼接油盤：600mm×600mm×40mm(長×寬×深)
底盤:1000mm×800mm（長×寬）
立柱:200mm×200mm(長×寬)
手輪:200mm（直徑）
主軸:50mm（直徑）
載重量:150Kg
移動腳輪：3寸萬向輪帶剎車
四、實訓（實驗）項目
①永磁同步電機與變速器的分離
②永磁同步電機與變速器的組裝
③輸入軸齒輪的分離
④輸入軸齒輪的裝配
⑤副軸齒輪的分離
⑥副軸齒輪的裝配
⑦差速器齒輪的分離
⑧差速器齒輪的裝配
⑨齒輪組磨損狀況
⑩副軸與差速器工作數據的檢測
五、基本配置
動力總成(電機與變速器)總成(附件齊全，易于拆裝,翻新 比亞迪E5)、拆裝翻轉架(帶自鎖腳輪裝置,帶立柱鋼管200*200*5mm,950×680×850mm長×寬×高，帶減速機可做軸向任意角度的翻轉和靜止)、大面積接油盆(660×590×35mm長×寬×深)、減速機構（帶搖手盤等附件，WPA70）。
