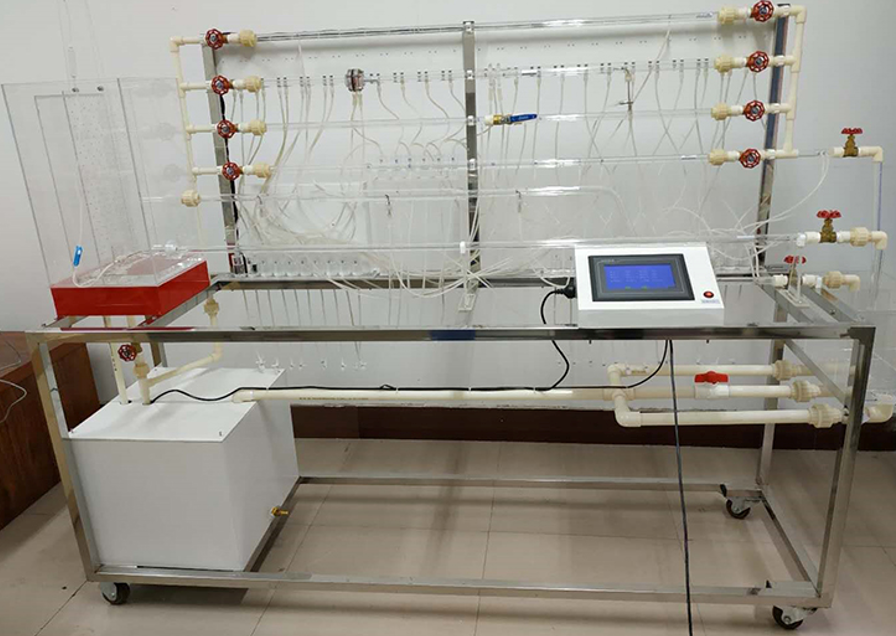

SB-584R流體力學綜合實驗設備

流體力學綜合實驗設備,化工生產實習是可使化工專業學生鞏固自身化工理論學習、提升其實際動手能力與實際操作能力的有效方式?；ば袠I是一種危險性較高的行業，許多化工企業為對潛在風險進行規避，一般情況下不愿意接受未畢業學生來企實習的。此種條件下，虛擬仿真實訓的實地生產實習方式應運而生，學生可利用虛擬仿真實訓來有效提升自身實際操作能力，盡量避免安全風險的發生。

1、外形尺寸： 2200×600×1900mm

2、工作電壓：220V 功率：小于等于200W

3、主要用途：可測定雷諾、伯努力、沿程阻力系數和突擴、突縮、閥門局部阻力系數、可進行孔板、文丘里和皮托管流量系數的實驗。

4、主要配置：

移動式不銹鋼實驗臺、儲水箱；雷諾測試管；伯努利測試管；沿程阻力系數測試管；突擴、突縮測試管；閥門局部阻力系數測試管；孔板流量計測試管；文丘里流量計測試管；和皮托管測試管；測壓板直接顯示總水頭線和測壓管水頭線；壓力傳感器24套、流量傳感器4套、溫度傳感器1套、觸摸屏、測壓板。

5、運行環境：常溫，相對濕度：≤90%RH，電源：220V/50Hz。

6、雷諾管：長1400mm、內徑14mm，有機玻璃。

7、伯努利管：總長1350mm、內徑14mm和φ27mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。

8、沿程阻力管：長1300mm、內徑φ14mm，有機玻璃制作，兩測壓點間的距離：1000mm。

9、局部阻力管：長1300mm、內徑φ14mm和φ20mm，有機玻璃制作。

10、孔板流量計測試管：內徑φ14mm和φ8mm

11、文丘里流量計測試管：內徑φ14mm和φ8mm。

12、水泵

功率：200W

流量：5580L/h

揚程：4米

出水口徑φ24.5mm上下浮動5mm

13、實驗水箱：有機玻璃制成，35L ，上裝指示液盒。

14、蓄水箱：容積約60L ，PVC板焊制而成。

15、實驗所用的流體-水為全循環設計。

16、同屏實時顯示流量、雷諾數、壓力、溫度。

17、7寸嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。
