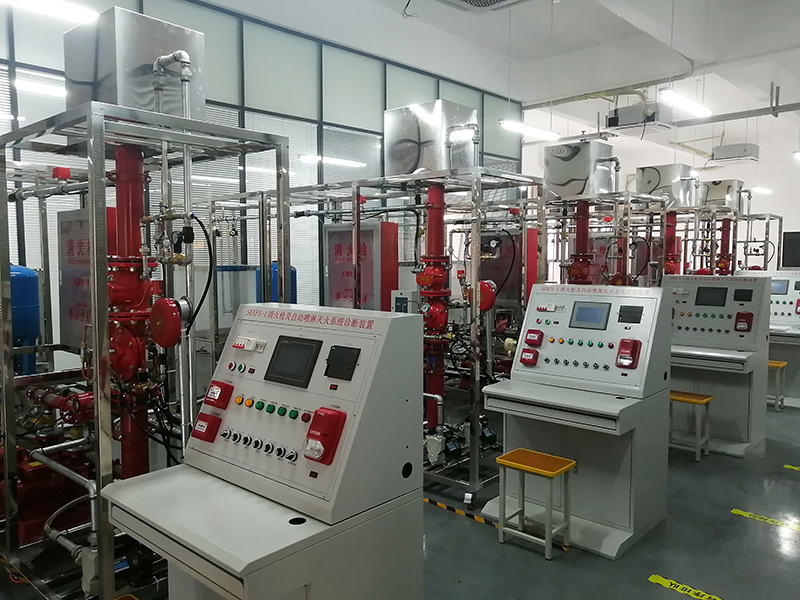

SBXFS-1型消火栓及自動噴淋滅火系統實訓裝置
消火栓及自動噴淋滅火系統實訓裝置具有消防噴水滅火系統、消火栓系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，氣體滅火等演示性實訓項目，同時還能清楚地展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解。熱水供暖循環系統綜合實訓裝置提供實訓臺、熱源、散熱器、閥門、供熱管道及儀表等；根據實訓要求選擇不同的器件，進行系統管道的安裝與調試，有助于掌握熱水供暖系統的形式、特點及管網與用戶的連接方式。變頻恒壓供水系統綜合實訓裝置集PLC、變頻調速、過程控制、工程組態技術于一體，可以完成多種模式下的樓層恒壓供水實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。給排水設置安裝與控制實訓裝置根據建筑物行業中住宅和工業場所給排水工程系統的特點采用工程對象系統設計實訓模型，通過該裝置的操作訓練可考核學生掌握給排水設備安裝與控制的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查等。
一、技術參數
1.電壓：AC380±10％ 50Hz
2.保護：具有漏電保護裝置
3.環境溫度：+4℃～+45℃
4.裝置容量：＜5.0kVA
5.外形尺寸：4000mm×750mm×1800mm
6.流量：0-45（L/S） 效率：79（%）
7.壓力：0-2.5（MPa） 轉速 ：2900（r/min）
8.泵軸位置：邊立式 葉輪結構：閉式 葉輪數目：3-10 葉輪吸入方式：?jiǎn)挝?
9.供水流量：消防泵:40L/s; 穩壓泵:1.1 L/S
10.供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW
11.水泵數最：消防泵2臺;穩壓泵2臺 （一用一備）
12.單泵功率：消防泵:1.1KW；穩壓泵:0.75MPa
13.恒壓精度：<0.01MPa
14.控制方式：控制柜手/自動控制、站控室指令控制
15.操作方式：手動、自動
16. ▲實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示。可設備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。
二、實訓項目
1.系統結構與設備認識
2.噴淋滅火系統安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警原理與認識
6.噴淋滅火操作
7.噴淋滅火監控使用（選做）
8.噴淋系統系統綜合操作訓練
9.噴淋滅火系統與消防報警系統聯動（選做）
10.消火栓滅火原理認識
11.消火栓控制操作實訓
12.消火栓的滅火演練
13.消防水帶的操作演練
三、系統配置清單
1. 主要配置清單
序號 | 名稱 | 參數 | 數量 | 單位 |
1 | 預作用報警閥組 | DN100，額定壓力2.5MPa控制方式手/自動方式， | 1 | 套 |
2 | 信號碟閥 | 碟式，常開、常閉型、DN100，額定壓力2.5MPa | 1 | 套 |
3 | 水流開關 | DN32，運作電流2A | 1 | 個 |
4 | 氣壓泵 | AC220V額定壓力，0.75MPa | 1 | 套 |
5 | 自動充氣裝置 | 充氣管路，充氣高低氣壓表，充氣電磁閥等 | 1 | 套 |
6 | 消防水池 | 60升， | 1 | 套 |
7 | 高位水箱 | 20升 | 1 | 個 |
8 | 不銹外架 | 4000mm×750mm×1900mm（長×寬×高） | 1 | 套 |
9 | 有機玻璃防水罩 | 750mm×750mm×600mm（長×寬×高） | 1 | 套 |
10 | 管路及配件 | 包含球閥、銅球閥、蝶形球閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、三通、、陰螺紋三通、等徑三通、陰螺紋彎頭、陽螺紋接頭、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、轉接頭、活接頭、角閥、金屬線管、金屬線管接頭、DN25鍍鋅管、DN20寸鍍鋅管、 | 1 | 項 |
11 | 消防火栓泵 | 電壓AC380V功率1.1KW流量12.5m3/h，楊程12.5M口徑。DN32 | 2 | 臺 |
12 | 自吸泵 | 電壓AC380V功率0.75KW流量1－2m3/h，楊程9M口徑。DN32 | 1 | 臺 |
13 | 消防泵 | 功率0.75最大揚程16m最大流量275L/min最大吸程7m進/出水口直徑11/2"x11/2"
電壓：三相為380V，頻率為50HZ波動范圍為額定值的±10% | 1 | 臺 |
14 | 手持滅火器 | 手提式干粉滅火器 2KG | 1 | 具 |
2．電氣控制柜基本配置
序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
1 | PLC控制器 | 西門子S7-200smart CPU SR40 | 1 | 個 |
2 | 觸摸屏 | 7英寸、彩色、高分辨率 | 1 | 個 |
3 | 組態軟件 | 昆侖通態 | 1 | 套 |
4 | 低壓電氣 | 小繼電器、交流接觸器、熱過載繼電器 | 1 | 套 |
5 | 空氣開關 | 帶漏電保護器 | 1 | 個 |
6 | 保險絲 | 15A | 3 | 個 |
7 | 操作開關 | 2位 | 6 | 個 |
8 | 開關電源 | 輸出：DC24V | 1 | 個 |
9 | 工作狀態指示燈 | 工作電壓：DC24V | 7 | 只 |
