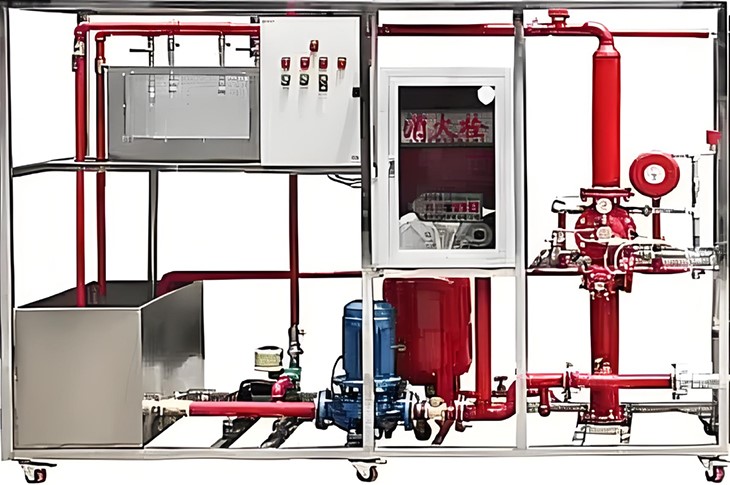

SBLY-SWD水幕水霧消防滅火系統
一、概況：
水幕水霧消防滅火系統也稱水幕滅火系統，是由水幕噴頭、雨淋報警閥組、供水與配水管道、控制閥及水流報警裝置等組成的主要起阻火、冷卻、隔離作用的自動噴水滅火系統。按水幕功能分為防火分隔水幕和防護冷卻水幕兩種。
水幕系統的工作原理與雨淋噴水系統基本相同。所不同的是水幕系統噴出的水為水簾狀，而雨淋系統噴出的水為開花射流。由于水幕噴頭將水噴灑成水簾狀，所以說水幕系統不是直接用來滅火的，其作用是冷卻簡易防火分隔物（如防火卷簾、防火幕），提高其耐火性能，或者形成防火水簾阻止火焰穿過開口部位，防止火勢蔓延。
水幕系統主要用于需要進行水幕保護或防火隔斷的部位，如設置在企業中的各防火區或設備之間，阻止火勢蔓延擴大，阻隔火災事故產生的輻射熱，對泄漏的易燃、易爆、有害氣體和液體起疏導和稀釋作用。
水幕系統不具備直接滅火的能力，是用于檔煙阻火和冷卻隔離的防火系統。防火分隔水幕系統利用密集噴灑形成的水墻或多層水簾，封堵防火分區處的孔洞，阻擋火災和煙氣的蔓延。防護冷卻水幕系統則利用噴水在物體表面形成的水膜，控制防火分區處分隔物的溫度，使分隔物的完整性和隔熱性免遭火災破壞。
二、水噴霧滅火系統：
（1）水噴霧滅火系統的作用。
水噴霧滅火系統是利用水霧噴頭在較高的水壓力作用下，將水流分離成0.2mm~2mm甚至更小的細小水霧滴，噴向保護對象，由于霧滴受熱后很容易變成蒸汽，因此，水噴霧滅火系統的滅火機理主要是通過表面冷卻、窒息、稀釋、沖擊乳化和覆蓋等作用。
在實際應用中，水噴霧的滅火作用往往是幾種作用的綜合結果，對某些特定部位，可能是其中一兩個要素起主要作用，而其他滅火作用是輔助的。水噴霧滅火系統的防護目的有滅火和防護冷卻兩種。
水噴霧滅火系統是由水源、供水設備、管道、雨淋閥組、過濾器、水霧噴頭和火災自動探測控制設備等組成，如圖所示。系統的自動開啟雨淋閥裝置，可采用帶火災探測器的電動控制裝置和帶閉式噴頭的傳動管裝置。
該系統在組成上與雨淋系統的區別主要在于噴頭的結構和性能不同，而工作原理與雨淋系統基本相同。它是利用水霧噴頭在較高的水壓力作用下，將水流分離成細小水霧滴，噴向保護對象實現滅火和防護冷卻作用的。
三、雨淋閥：
雨淋報警系統是由雨淋報警閥、探測控制系統、灑水噴頭及必要的控制閥、管件、接管和壓力表等組成的滅火系統。雨淋報警閥安裝的環境溫度不應低于4℃。
控制管路上的電磁閥和手動控制閥關閉時，通過壓力補償器保持雨淋閥隔膜室(控制腔)內的水壓壓力，能使雨淋閥保持伺服狀態。當電磁閥接到命令打開或手動控制閥打開時，隔膜室(控制腔)則通過泄壓的方式使雨淋閥打開，水流進入系統側，進行噴水滅火或由干式系統轉為濕式系統。廣泛應用于雨淋系統、預作用系統、水幕/水霧系統以及泡沫系統，也可作為干式室內消火栓系統的控制閥。
四、產品構造：
1.供水側；
2.消防信號蝶閥（常開）；
3.復位球閥（常閉）；
4.供水側壓力表；
5.閥組；
6.系統側壓力表；
7.自動排水閥；
8.放水球閥（常閉）；
9.消防信號蝶閥（常開）；
10.系統側；
11.防復位閥；
12.警鈴試驗球閥（常閉）；
13.消防電磁閥；
14.緊急手動球閥（常閉）；
15.報警控制球閥（常開）；
16.水力警鈴；
17.壓力開關
五、產品性能參數：
規格型號 | ZSFM100 | ZSFM150 | ZSFM200 | ZSFM250 | ZSFM150（G） |
額定工作壓力（MPa) | 1.2 |
密封試驗（MPa) | 2.4 |
強度試驗（MPa) | 4.8 |
供水壓力范圍（MPa) | 0.14～1.2 |
報警口壓力（MPa) | ≥0.05 |
執行標準 | GB5135.5-2011 |
六、閥組結構和連接尺寸：
一）結構：
1.閥體；
2.隔膜墊；
3.閥座；
4.彈簧擋圈；
5.彈簧；
6.閥蓋
二）法蘭連接寸：
規格型號 | 公稱通徑DN | D（mm) | K（mm) | n×L（mm) |
ZSFM100 | 100 | Φ220 | Φ180 | 8-Φ18 |
ZSFM150 | 150 | Φ285 | Φ240 | 8-Φ22 |
ZSFM200 | 200 | Φ340 | Φ295 | 12-Φ22 |
ZSFM250 | 250 | Φ400 | Φ355 | 12-Φ26 |
三）溝槽連接尺寸：
規格型號 | 公稱通徑DN | OD（mm) | C（mm) | A（mm) | B（mm) |
ZSFM150（G） | 150 | Φ165.1 | Φ160.8 | 15.88 | 9.53 |
七、雨淋報警閥的兩種性能特點：
1．在系統側管網上裝開式噴頭，一旦打開雨淋報警閥則整個保護區的噴頭都同時噴水，所以它能撲滅迅速蔓延、燃燒猛烈的有易燃易爆物場所發生的火災，一臺雨淋閥只能保護一個防火分區。
2．用不同的控制探測系統打開雨淋閥，即構成濕式控制系統、手動控制系統或電控制系統，它們都控制雨淋閥控制腔內的壓力，因而能控制雨淋閥的開閉。雨淋閥也可以和泡沫系統組合成泡沫雨淋系統，用于撲救爆炸性燃燒危險的液體火災。
八、設備安裝
1．該雨淋報警閥一般為垂直安裝，雨淋報警閥的四周應留有足夠的維修空間，安裝高度宜為1.2m。
2．水力警鈴的安裝高度不應大于2m。進水管為?″鍍鋅管，其長度不應大于20m。出水管為1″鍍鋅管，出水口為警鈴排水管的最高點，單獨接到無壓力排水溝處。這樣才能盡可能將警鈴中的水排出，暢通無阻。
3．各控制閥的出水口應通過適當口徑的鍍鋅管連接到適當的排水管道上。
4．雨淋報警閥的進出口應安裝信號隔離閥，建議使用本公司生產的信號蝶閥。這樣在維修保養、調試雨淋報警閥時更方便。
5．電磁閥應通過輸出模塊連接到控制柜上，當發生火災時，驅動該電磁閥的電信號應一直保持，直到火災停止該信號才能停止。該信號為直流24V。（本雨淋閥設有防復位裝置，電磁閥24v電信號意外斷開雨淋閥不會自動關閉，請放心使用。）
6．根據《自動噴水滅火系統設計規范》的要求，雨淋系統防護區的水流探測報警裝置應采用壓力開關，不應采用水流指示器。
八、水幕水霧消防滅火系統實訓設備調試：
進水端隔離蝶閥
（2）應處于關閉位置。報警控制球閥
(14)處于常開位置→球閥
（3，8，12，14）應處于常閉位置→關閉出水端隔離蝶閥
（9）→開啟供水閥門→開啟復位球閥
（3）→慢慢打開進水端隔離蝶閥
（2）對雨淋報警閥沖水→打開放水球閥
（7）→緩慢打開緊急手動控制球閥
（14）→完全排出控制腔、閥體內部空氣→關閉緊急手動控制球閥
(14)使雨淋報警閥關閉→關閉復位球閥
(3)→此時雨淋報警閥就處于伺服狀態。
1、測試警鈴：
關閉報警控制球閥
（15）→開啟測試警鈴球閥
(12)→水力警鈴啟動報警→關閉測試警鈴球閥
(12) →開啟報警控制球閥
（15）→測試警鈴完成。
2、通過電信號測試啟動：
雨淋閥處于伺服狀態下給電磁閥
（13）接通24V電信號→電磁閥自動開啟→雨淋報警閥處于工作狀態（網管充水、水力警鈴工作、壓力開關動作）→斷開電磁閥24V電信號→開啟復位球閥
（3）→雨淋報警閥處于關閉狀態→開啟放水球閥
（7）→排完雨淋閥上腔的余水→關閉放水球閥（7）→雨淋閥回到伺服狀態。
3、泄水處理：
泄水由自動排水閥實現，它是常開的，但在雨淋閥開啟時，壓力高于0．14MPa時，它將關閉，當雨淋報警閥發生泄漏時，由于壓力低，泄水閥不會關閉，水將從泄水閥中滴漏出去，從而防止水進入系統側。從自動排水閥是否有漏水可以確定雨淋閥的隔膜主密封是否良好，如有漏水應立即對雨淋閥進行維修。
4、啟動方式：開啟雨淋報警閥有三種方式：
1）正常情況下閥門通過電信號啟動：各類型探測器探測到火災后，傳遞信號給控制器，并由控制器發出電信號，打開電磁閥
(13)使控制腔泄壓，由此打開雨淋閥。火災停止后由控制器停止電信號，然后通過打開復位球閥
(3)關閉雨淋閥。
2）也可以通過安裝濕式引導管和快速反應噴頭實現對雨淋閥的開啟：閉式噴頭玻璃球破裂，從而引起控制腔的泄壓，使雨淋報警閥開啟，故可以作為濕式控制系統。
3）一旦有緊急情況，火災報警系統未能探測到火災時，可以通過打開緊急手動控制球閥
(14)使雨淋閥的控制腔泄壓，從而打開雨淋閥。
5、報警：
雨淋報警閥開啟后，水力警鈴開始報警，同時壓力開關動作，傳遞信號給水泵控制柜和報警主機，從而啟動水泵或聲光報警器。
6、復位：
關閉消防電磁閥
(13)及手動緊急控制球閥
(14)打開復位球閥
（3）雨淋閥很快就復位。然后將各閥門置于伺服工作狀態位置。
7、須知
1）雨淋報警閥裝置應每月巡檢、動作一次，每年拆下檢修一次，沖洗管道，清除水垢、雜質，檢查各運動件、密封件的性能。各橡膠件如有蠕化、壓痕變形、老化發硬、粘貼、磨損等現象，應即時予以更換。
2）雨淋報警閥裝置組件安裝時，必須在閥體的進出法蘭上抬起、放下受力，嚴禁在其他位置或零件上搬動，以免造成不應有的損害。
3）雨淋報警閥裝置在特殊環境（如腐蝕嚴重）、防爆場合使用，用戶需說明使用環境情況。
