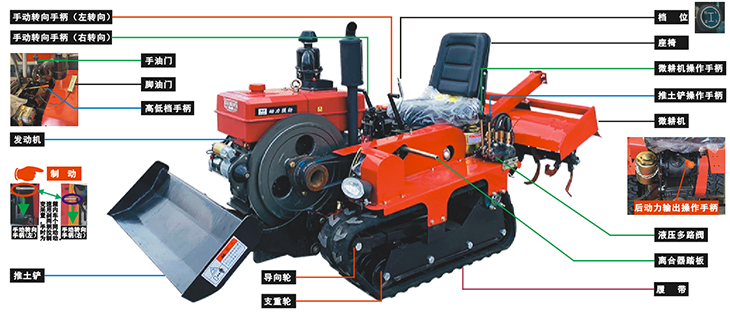

SBQC-NJ-072小型耕地整地機實訓臺

一、整機參數：

產品型號:js- 25

行走速度:15km/h

外形尺寸: 2450*950* 1100cm

履帶材質:鋼絲橡膠履帶

發動機:常州發動機

傳動方式:齒輪傳動

發動機轉速: 2200

變速箱:自主研發變速箱

整機重量:750kg

檔位:3前1倒高低速

旋耕深度:10- 25cm

開溝深度:10 40cm (可調)

二、檢測臺參數

1、整車電控系統實訓臺功能：

（1）整車電控系統實訓臺用于整車電控系統的教學與實訓，包含整車電控系統部分：發動機電氣系統、燈光與車身電器系統；

（2）測量面板：面板上的電路圖完全根據原廠電路圖設計，安裝4mm測點，可進行電控系統信號測量與分析；

（3）故障設置系統：可以進行多種類型故障設置與故障模擬，包括斷路、短路、間歇性故障、信號不準等；

（4）各系統正常運行，保留完整的動力傳動系統及控制系統。

（5）檢測操作臺通過航空插頭和連接電纜與整車連接，保持原車所有功能。可拆除檢測操作臺，整車可正常行駛。

（6）可移動"檢測操作臺"，可分別進行各控制系統的檢測實訓。

（7）檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車系統實物，認知和分析各控制系統的工作原理。

（8）檢測操作臺面板上安裝有檢測端子，可直接在面板上進行原車電器電控系統的檢測實訓。

（9）可實現整車保養與維護操作。

（10）可實現整車拆裝和真車工況演示。

（11）檢測操作臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

三、設備配置

（1）實訓整機;

（2）包括實訓臺，測量面板，故障設置系統等；

（3）專用全套線纜1套，能實現實訓臺與整車電控電器系統對接；

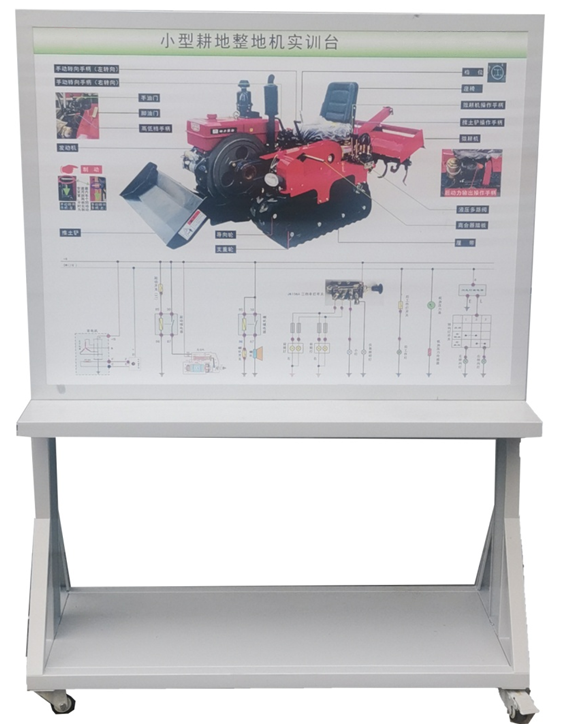

（4）教學板臺架（電控電器系統）教學板外形：約1240*650*1700mm,安裝原理面板（采用4mm鋁塑板UV平板噴繪）與檢測端子。

（5）使用說明書、實驗指導書、原車維修手冊。
